Description
Kompaktní zařízení pro zvýšení tlaku vody s frekvenčním měničem
Kompaktní zařízení pro zásobování vodou určené ke zvyšování tlaku nebo k napájení vodou z akumulační nádrže či vodovodní sítě. Systém je osazen vícestupňovým vysokotlakým odstředivým čerpadlem z nerezové oceli konstrukční řady MHIE a motorem s integrovaným frekvenčním měničem pro plynulou regulaci otáček.
Díky regulaci otáček v rozsahu 24–60 Hz zařízení automaticky udržuje konstantní tlak v systému. Integrované ochranné a regulační prvky zajišťují spolehlivý provoz, úsporu energie a dlouhou životnost celé soustavy.
Hlavní výhody
- Kompaktní tlaková stanice připravená k připojení
- Plynulá regulace tlaku pomocí frekvenčního měniče
- Automatické rozpoznání nulového odběru a vypnutí
- Elektronická ochrana motoru kontrolou proudu
- Integrovaná ochrana proti zpětnému toku
- Tichý a úsporný provoz
Konstrukce a provedení
Zařízení je osazeno na pozinkovaném základovém rámu s výškově nastavitelnými tlumiči vibrací. Součástí sestavy je membránová tlaková nádoba o objemu 8 l, průtoková armatura dle DIN 4807, tlakový senzor (4–20 mA) a manometr.
Ovládání probíhá pomocí jednoknoflíkového ovladače s LC displejem, který zobrazuje aktuální tlak a provozní stav. K dispozici jsou také beznapěťové kontakty pro signalizaci provozu a poruch.
| • Maximální provozní tlak | 10 bar |
| • Přípojka výtlaku | R 1 1 |
| • Přípojka sání | Rp 1 |
| • Počet čerpadel | 1 |
| • Teplota média | 3 až 50 °C |
| • Okolní teplota | 5 až 40 °C |
| • Napájení | 1~230 V / 50–60 Hz |
| • Jmenovitý výkon P2 | 1,10 kW |
| • Jmenovitý proud | 14,10 A |
| • Třída krytí | IP54 |
| • Izolační třída | F |
| • Těleso čerpadla | Nerezová ocel |
| • Oběžná kola | Nerezová ocel |
| • Hřídel | Nerezová ocel |
| • Mechanická ucpávka | BQ1E3GG |
| • Těsnění | EPDM |

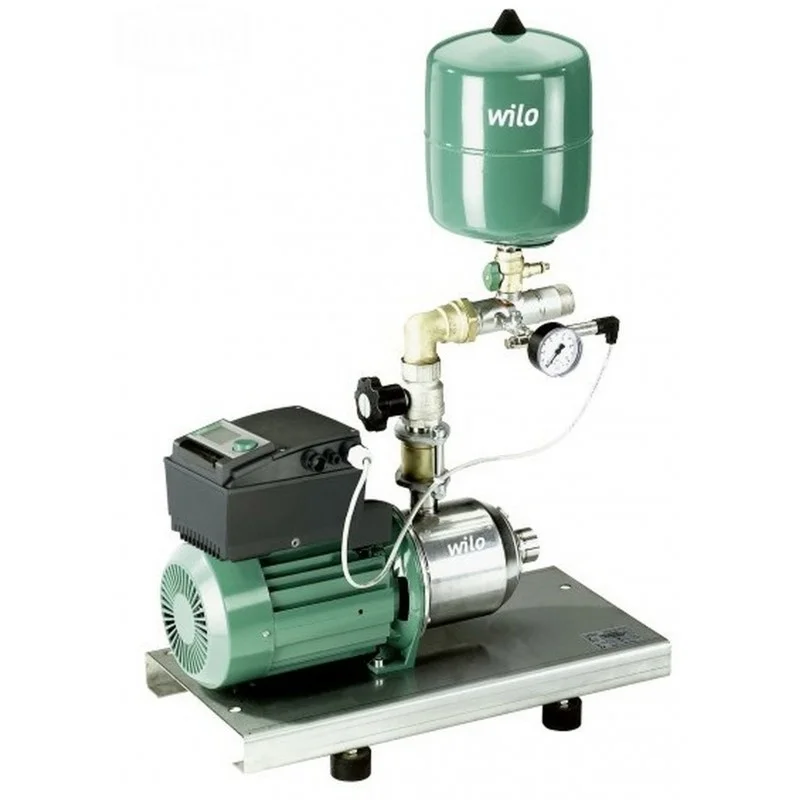

Ilustrační foto
Obrázky se mohou lišit od originálního produktu/položky.
| Parametry | |
| Přípojka přítoku | 1″ |
| Přípojka výtlaku | 1 1/4″ |
| Síťová přípojka | 1~230 V, 50 Hz |
| Krytí IP | IP 54 |
