Description

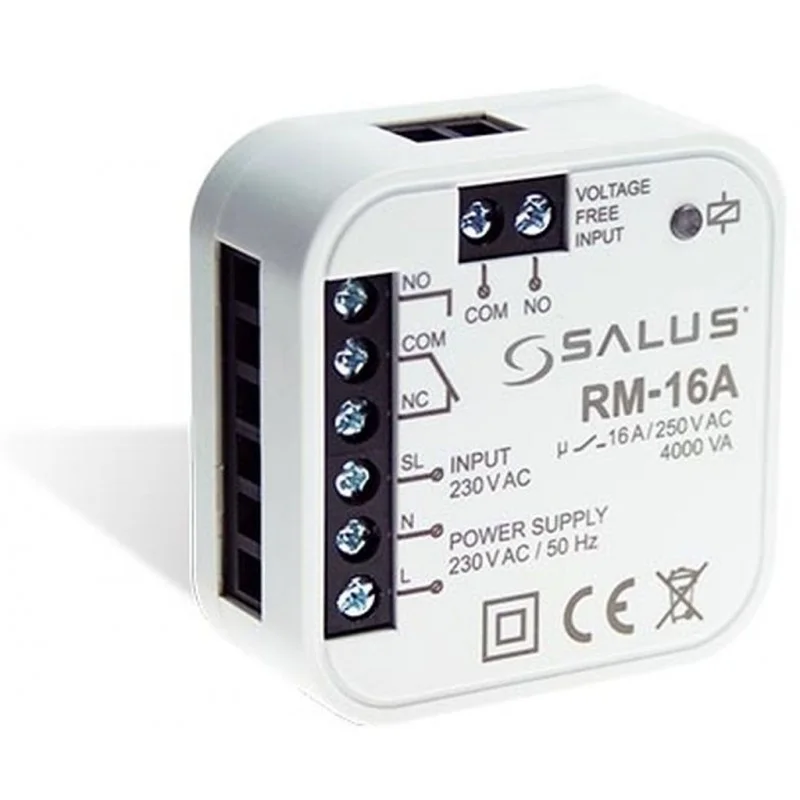

Modul pomocného relé RM-16A spíná a rozpíná obvod. Rozšiřuje možnosti výstupního kontaktu zařízení.

Zde jsou některé příklady aplikací modulu RM-16A.

1. Připojte termostat s napěťovým výstupem 230V (např.VS30 / RT200 / ERT20 / ERT30 / ERT50 /VS10) pro plynový kotel, který vyžaduje beznapěťový kontakt NO / NC / COM.

2. Připojte termostat teploty se spínaným kontaktem NO / COM (např. 091FL) do kotle, který vyžaduje NC / COM (rozpínací kontakt).

3. Připojte přijímač s větším výkonem než dovoluje relé v termostatu. Maximální zátěž nesmí přesáhnout 16 A.

4. Připojte k centrální svorkovnici (KL06 / KL08NSB / KL08RF / KL10 / KL10RF) jiné zařízení než termoelektrické pohony, např. chcete-li připojit čerpadlo nebo elektrické topné rohože namísto termoelektrického pohonu.

Technické informace:

• Zátěž: 16 A / 250 V AC, 4000 VA

• Napájení: 230 V AC 50 Hz

• Vstup NO/COM: zapojení termostat s beznapěťovým výstupem NO/COM

• Vstup SL: zapojení termostatu s napěťovým výstupem 230 V

• Rozměry [mm]: 47 x 47 x 20

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
