Description

Termostatické radiátorové ventily V-exact II jsou určeny pro

dvoutrubkové soustavy s nuceným oběhem s běžnými i velkými

teplotními spády. Integrované plynulé nastavení umožňuje přesné

hydronické vyvážení jednotlivých otopných těles s cílem zajistit

požadovaný průtok dle výkonových požadavků. Ventil s velkým

průtokovým rozsahem vyniká optimalizovaným tvarem tělesa pro

velmi tichý provoz a velmi malé průtokové tolerance.

Použití:

– Otopné a chladicí soustavy

Funkce:

– Regulace

– Plynulé nastavení

– Uzavírání

Rozměry: DN 20-3/4″

Tlaková třída: PN 10

Teplota:

– Maximální provozní teplota: 120°C, s montážní krytkou nebo

pohonem max. 100 °C, s lisovacím připojením max. 110°C.

– Minimální provozní teplota: -10°C

Materiál:

– Těleso ventilu: koroziodolný bronz.

– O-kroužky: EPDM

– Kuželka ventilu: EPDM

– Zpětná pružina: nerez

– Ventilová vložka: mosaz, PPS (polyfenylsulfid) a SPS (syndiotaktický

polystyren)

– Kompletní ventilová vložka může být vyměněna pomocí montážního

přípravku HEIMEIER bez vypouštění soustavy.

– Dřík: Niro-ocelový dřík se dvěmi těsnícími O kroužky.

Povrchová úprava:

– Tělo ventilu a šroubení jsou poniklované

Značení:

– THE, kód země, šipka směru toku, DN a označení KEYMARK.

Označení- II+.

– Bílá montážní krytka.

Normy:

Ventily V-exact II splňují tyto požadavky:

– KEYMARK certifikace a zkoušky podle DIN EN 215, řada D.

– „velmi rozšířená verze“ a „standardní verze“ specifikace FW 507

vypracované Arbeitsgemeinschaft Fernwärme (AGFW) (Pracovní

skupina pro teplárny).

Připojení potrubí:

Verze s vnitřním závitem je určena pro připojení k závitovým trubkám

nebo pomocí svěrného šroubení k měděným, přesným ocelovým a

vícevrstvým trubkám (pouze DN 15).

Provedení s vnějším závitem umožňuje připojení k plastovým

trubkám při použití vhodného svěrného šroubení.

Provedení s lisovacím připojením Viega (15 mm) s SC-Contur jsou

vhodná pro měděné trubky, nerezové trubky Viega Sanpress a

ocelové trubky Prestabo.

Připojení pro termostatické hlavice a pohony:

HEIMEIER M30x1,5

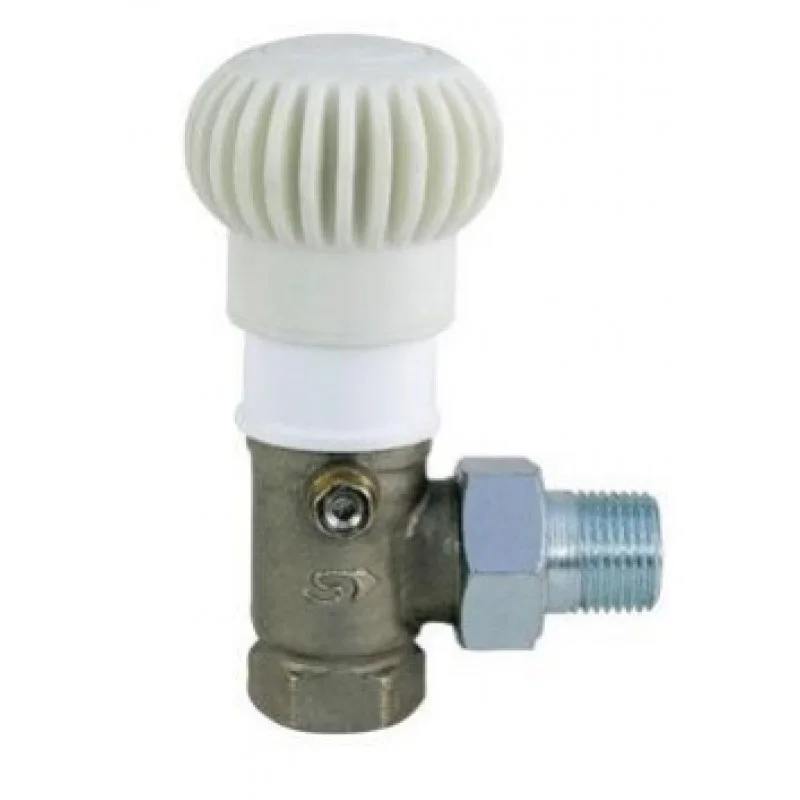

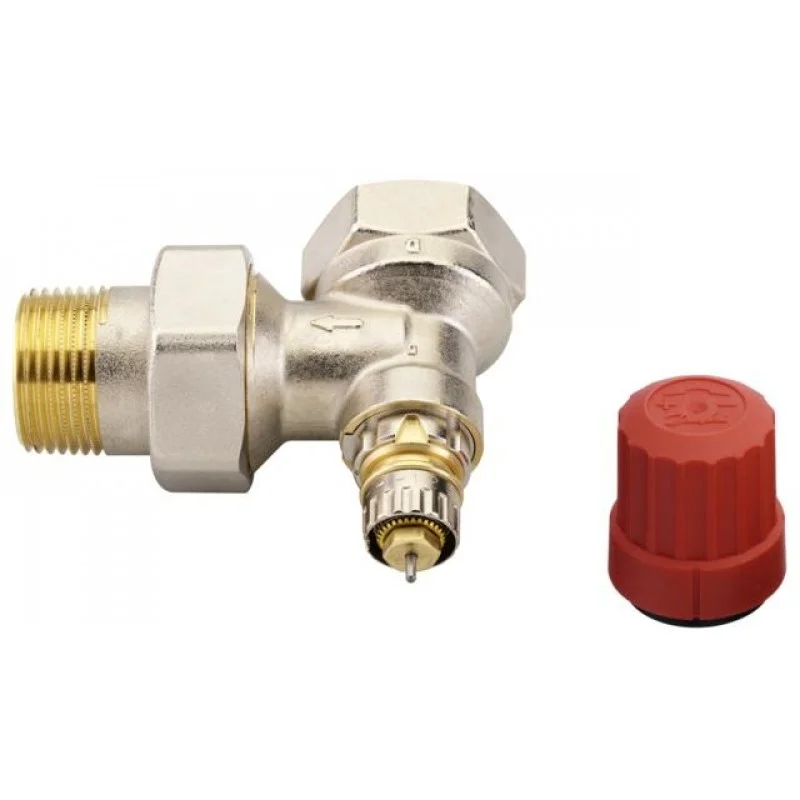

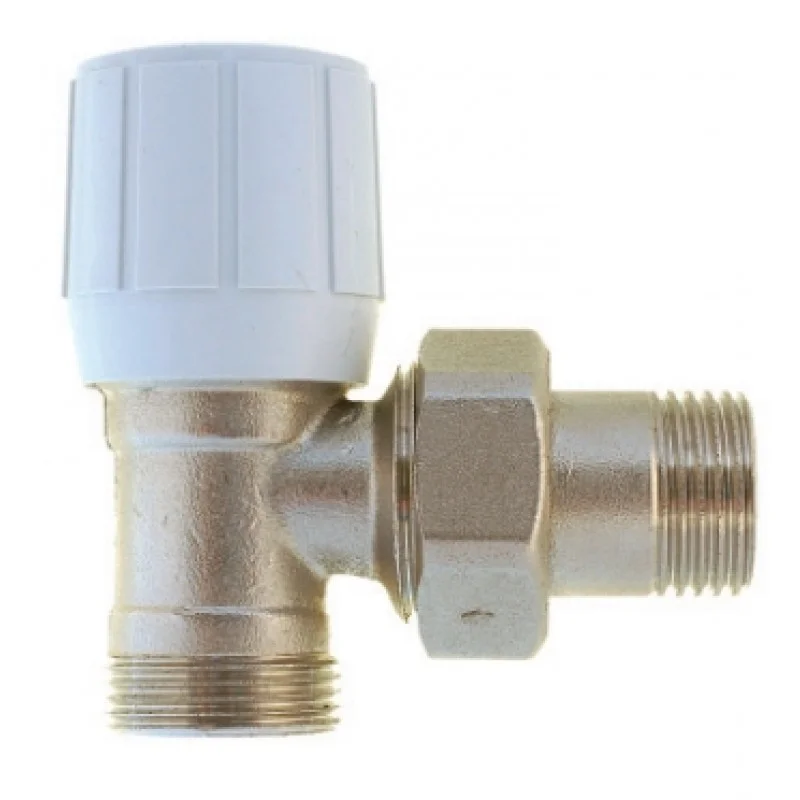

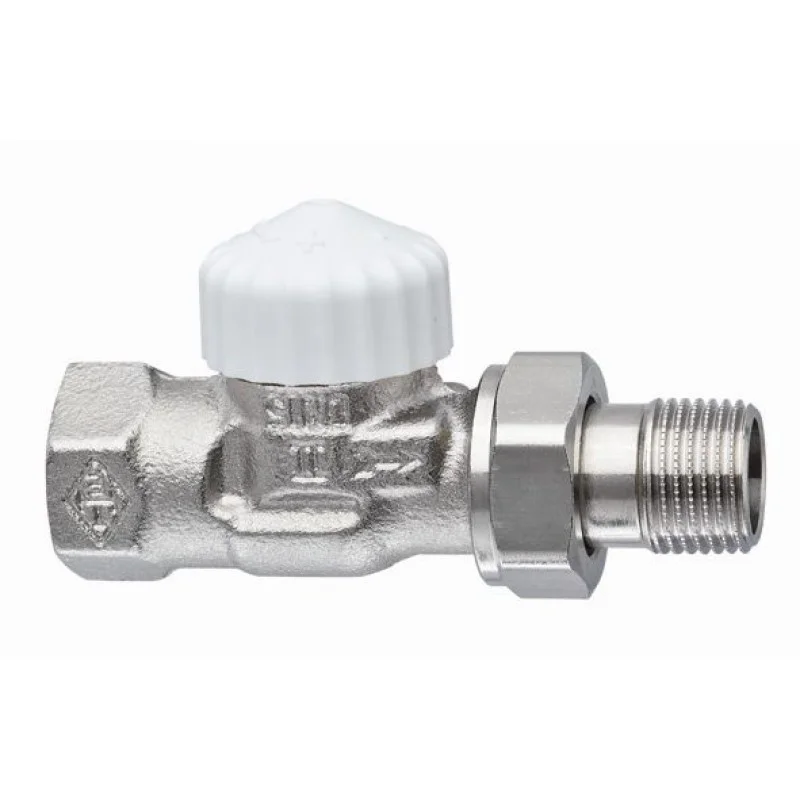

ilustrativní foto
