Description

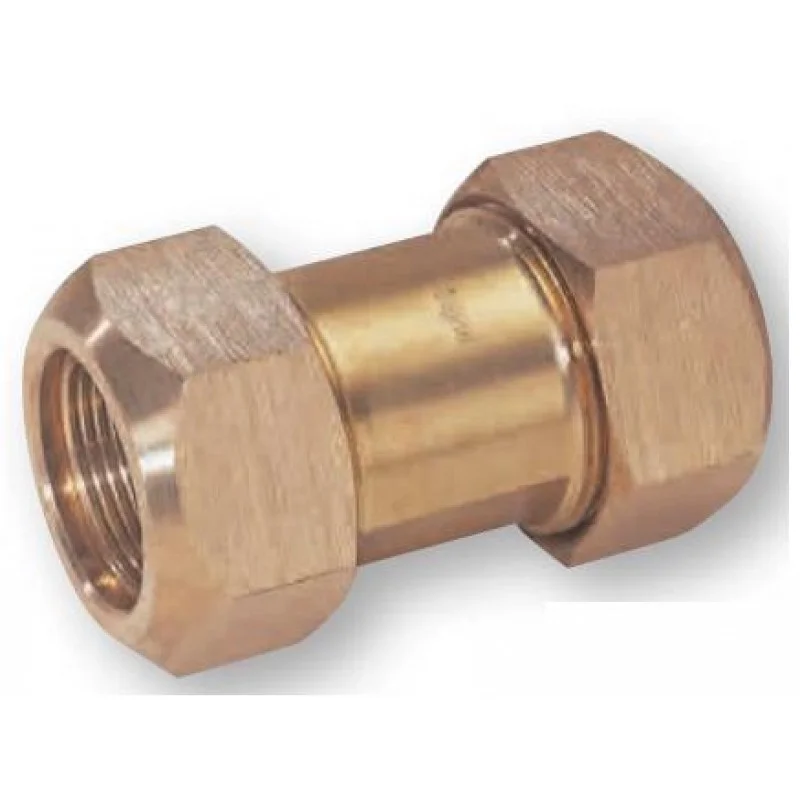

GEBO MO mosazné svěrné spojky 15x15mm 04.310.02.15

Pro měděné trubky: DIN EN 1057 (dříve DIN 1786), DVGW GW392

15 mm–54 mm:

Médium: Voda, stlačený vzduch

Teploty: Voda: do 80 °C

Pitná voda: Oblast studemé vody

Tlaky: Voda PN 10, stlačený vzduch PN 10

Certifikace:

Voda: Reg.-č.: B-30-00322-09-rev.2

DN 12

Vnější průměr trubky: 15 x 15 mm

Délka: 65 mm

Mosazné svěrné spojky

Důležité poznatky

Používané materiály:

– Těleso šroubení: Mosaz Cu Zn 40 Pb 2

– Kuželová matka: Mosaz Cu Zn 40 Pb 2 nebo Cu Zn 39 Pb 3

– Svěrací kroužek: Pozinkovaná ocel, St 52, DIN EN 10025 popř. mosaz, Cu Zn39Pb 3

– Podložkový kroužek: Pozinkovaná ocel, St 37-3, DIN 1623-2

– Těsnící kroužek: NBR (pokud není uvedeno jinak), s následujícími zkouškami: KTW, W 270, EN 681

– Spojovací závit: Podle ISO 7/1 popř DIN EN 10226-1 (dříve DIN 2999-1)

Oblasti použití:

Opravy na stávajícím potrubí a nové instalace potrubí pro médium voda a stlačený vzduch.

– Mosazná svěrné spojky s vnějším závitem pro ocelové a měděné trubky: Ocelové trubky podle DIN EN 10255 (DIN 2440, 2441), DIN 2442 a EN 10220 řada 1 (DIN 2448-1 a 2458-1).

Typické oblasti použití:

– Instalace pitné vody

– Rozvody stlačeného vzduchu

– Topné systémy

– Mosazná svěrné spojky pro měděné trubky s oboustranné svěrné spojení: Měděné trubky podle DIN EN 1057 (DIN 1786)

Typické oblasti použití:

– Instalace pitné vody

– Rozvody stlačeného vzduchu

Obrázky se mohou lišit od originálního produktu/položky.
